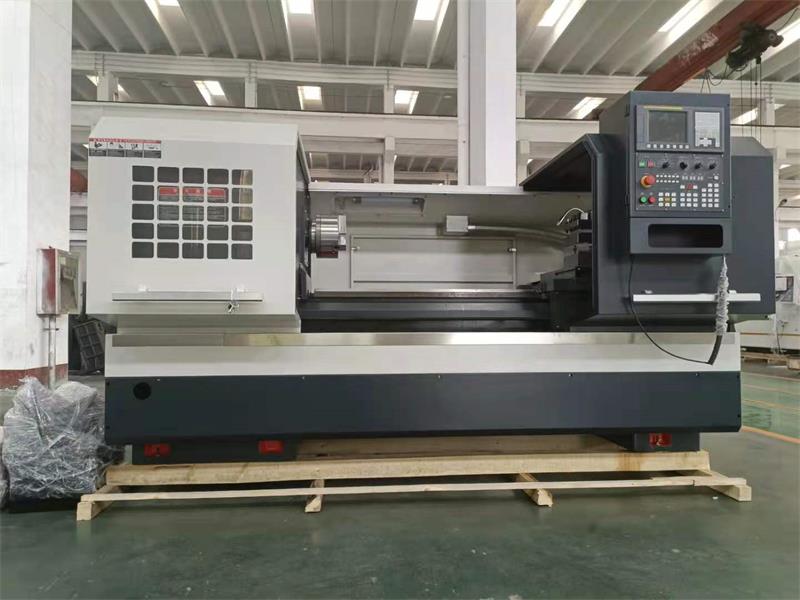

CAK6166數控車床參數

技術參數		CAK6166 CAK6166B CAK6166C
床身最大工件直徑		660mm
床身上最大工件長度		750/1000/1500/2000/3000mm
主軸孔錐度		莫氏No.6MT6[Φ90 1:20(B型)][Φ113 1:20(C型)]
卡盤規格		C6 [D8(B型C型)]
主軸通孔直徑		Φ52mm[Φ80mm (B型)][Φ105mm (C型)]
轉速范圍		三檔自動變速 21-1620rpm(I 162-1620 II 66-660 III 21-210)
尾座頂尖行程		150mm
尾座套筒錐度		MT5
定位精度		+-0.015mm
重復定位精度		+-0.006mm
快移速度		4/6m/min
電機功率		7.5kw
包裝尺寸 Packing dimensions (L×W×H mm)	Overall dimensions for 750	2550×1550×1900mm
	Overall dimensions for 1000	2750×1550×1900mm
	Overall dimensions for 1500	3250×1550×1900mm
	Overall dimensions for 2000	3700×1550×1900mm
	Overall dimensions for 3000	4710×1550×1900mm
重量 Weight(kg)	Length	凈重N.W./毛重G.W.
	Overall dimensions for 750	2300/2900
	Overall dimensions for 1000	2450/3050
	Overall dimensions for 1500	2650/3250
	Overall dimensions for 2000	2880/3450
	Overall dimensions for 3000	3700/4300

結構特點

1.床身

機床采用整體鑄造平式床身，采用樹脂砂工藝鑄造，導軌面寬,采用中頻淬火，淬硬層深2～3mm，硬度達HRC52以上，床鞍、滑板滑動導軌面貼塑處理，使得動、靜摩擦系數接近，避免了低速爬行現象的發生。

2.床頭箱

機床床頭箱采用手動三檔，分為高中低三個檔位，根據加工需求來選擇相應的檔位，結構簡單，降低了故障率,也降低了維修費用，既可提供大的扭矩，又可在每擋內實現無級變速。

3. 進給系統

橫、縱向進給采用伺服電機通過一個彈性聯軸器與滾珠絲杠直接連接；縱向滾珠絲杠采用一端固定一端支承的方式。這種支承方式可使絲杠一端 能自由延伸，可避免了在工作過程中由于溫度升高而引起絲杠伸長。

4. 尾座

尾座分為手動尾座和液壓尾座兩種配置。手動尾座旋轉手輪來移動尾座主軸，鎖緊手柄鎖緊尾座主軸 ；液壓尾座通過M指令或手動方式 ，使得液壓缸工作，推動尾座主軸，手動鎖緊手柄可鎖緊尾座主軸，尾座體手動鎖緊。

5. 刀架

刀架采用國產知名品牌每轉一工位所用時間為3~3.5秒。重復定位精度高達±0.008mm。同時在設計制造中采用高精度大直徑齒盤分度定位，剛性好。重切削時變形小，機床也可配臥式六方刀架，使機床具有更加專業的加工性能。

6. 液壓及潤滑系統

機床可根據用戶要求配置液壓卡盤、液壓尾座等。液壓系統選用了變量葉片泵，液壓控制元件均選用臺灣產品，液壓油箱放置在機床側面。液壓回路的控制閥放置在油箱的上部，便于集中管理和維修，各個液壓回路均采用疊加閥安裝方式，結構緊湊，安裝方便。該液壓系統各執行油缸的壓力可分別調整并有壓力保護裝置。

機床床頭箱采用箱外獨立油泵潤滑，其油箱位于機床前床腿；機床通電后，可實現床頭箱的潤滑。機床的橫向、縱向?qū)к?橫向、縱向滾珠絲杠采用貝奇爾自動集中潤滑系統。
