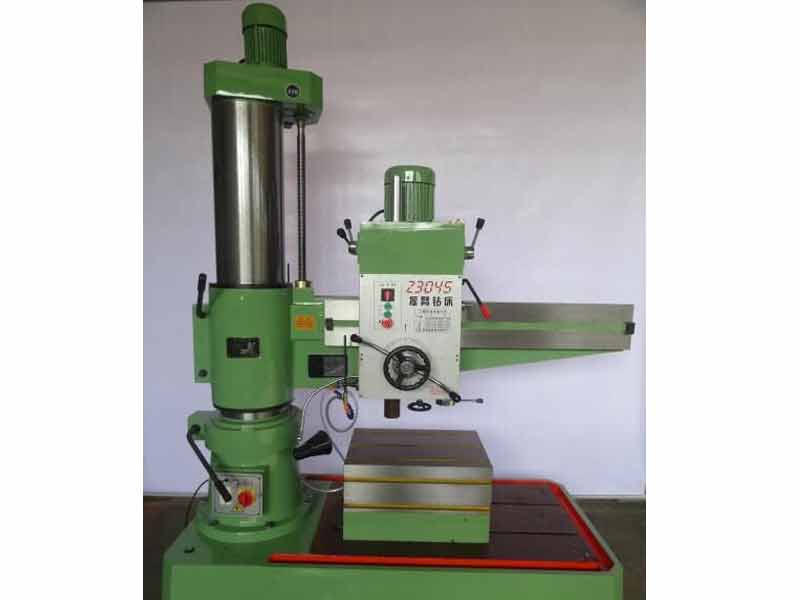

Z3045 X13搖臂鉆床特點：

1. Z3045 X13搖臂鉆床主軸箱為全齒輪12速結構，低速扭力更大，適合攻絲操作。

2.Z3045 X13搖臂鉆床主軸箱加大加寬設計，穩定性更好，主軸行程285mm。

3. Z3045 X13搖臂鉆床雙立柱設計，外柱直徑φ280mm，采用50立柱，剛性更好，很好的解決了鉆孔抬頭，垂直度不合格的問題，特別適合模具行業等精密孔加工。

         Z3045 X13搖臂鉆床詳細技術參數資料

主要技術參數	Z3045 X13
鉆孔直徑mm	鑄鐵45鋼材40
主軸端面至工作臺距離mm	260-1050
主軸中心距立柱母線距離mm	360-1300
主軸行程mm	285
主軸錐孔(莫氏)	4
主軸轉速范圍r.p.m	32-1200
主軸轉速級數	齒輪12級
主軸進給量范圍r.p.m	0.10-0.25
主軸進給量級數	3
搖臂回轉角度	360
主電機功率kw	2.2
升降電機功率kw	1.5
機床重量kg	1850
外形尺寸mm	1800×810×2300

 Z3045 X13 主要結構：由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成?！?nèi)立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿搖臂移動。

 Z3045 X13運動形式：

當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：

（1）搖臂鉆床的主運動為主軸的旋轉運動

（2）進給運動為主軸的縱向進給

（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿搖臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。

 Z3045 X13 操作規程：

1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。

2．嚴禁戴手套操作，女生發辮應挽在帽子內。

3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。

4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。

5.調整鉆床速度、行程、裝夾工具和工件時，以及擦試機床時，要停車進行。

6．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。

7．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。

8．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。

9．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。

10．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。

11．工作結束時，將橫臂降到位置，主軸箱靠近立柱，并且都要卡緊。
